產(chǎn)品中心
聯(lián)系人：張先生
電話：13712576616
地址：廣州市花都區(qū)華僑商業(yè)城
T200高耐候天冬聚脲面漆
產(chǎn)品簡介：
A組份由天冬聚脲樹脂及顏填料、助劑及少量環(huán)保溶劑等組成，B組份由脂肪族異氰酸酯及預(yù)聚體構(gòu)成。可手工刷涂、滾涂及高壓無氣噴涂，施工過程VOC排放符合環(huán)保政策。
性能特點(diǎn)：
耐紫外線性能優(yōu)異，延伸率高，拉伸強(qiáng)度大，與各種粘結(jié)力強(qiáng)，防水效果好。適用于做防水及密封層的耐候面漆。
技術(shù)指標(biāo)
附著力 ≥ 4.0MPa
拉伸強(qiáng)度 ≥10MPa
斷裂伸長率 ≥300%
低溫彎折 -35℃
耐磨性（750g/500r） ≤0.04g
耐酸性240h（5%H2SO4溶液） 無腐蝕、不起泡、不脫落
耐堿性240h（5%NaOH溶液） 無腐蝕、不起泡、不脫落
耐鹽性240h（3%NaCl溶液） 無腐蝕、不起泡、不脫落
耐機(jī)油性 240h 無腐蝕、不起泡、不脫落
耐水性48h 無腐蝕、不起泡、不脫落
耐紫外線1500h 不變色、不起泡、不脫落
基本數(shù)據(jù)
密度（涂膜） 1.05-1.10g/cm3
固含（%） 80-90
施工期限（25℃） 1-2h
表干時(shí)間 2h
實(shí)干時(shí)間 24h
涂覆間隔 24-48h
推薦干膜厚度 100-500μm
理論涂布率 0.2kg/m2(按干膜150μm計(jì)算)
涂覆方法 刷涂、輥涂、無氣噴涂、空氣噴涂
使用方法：防水涂料A：固化劑B=1:1
施工工藝： 基材找平-做封閉底漆，做聚脲中涂，噴涂或滾涂T200聚脲面漆。 將A組份和B組份按質(zhì)量比1:1混合均勻，刷涂或噴涂在中涂表面上。
儲存有效期：聚脲A組份12個(gè)月，
固化劑B組份12個(gè)月（產(chǎn)品到期檢測合格，仍可繼續(xù)使用）。
包裝規(guī)格 聚脲20kg，固化劑20kg

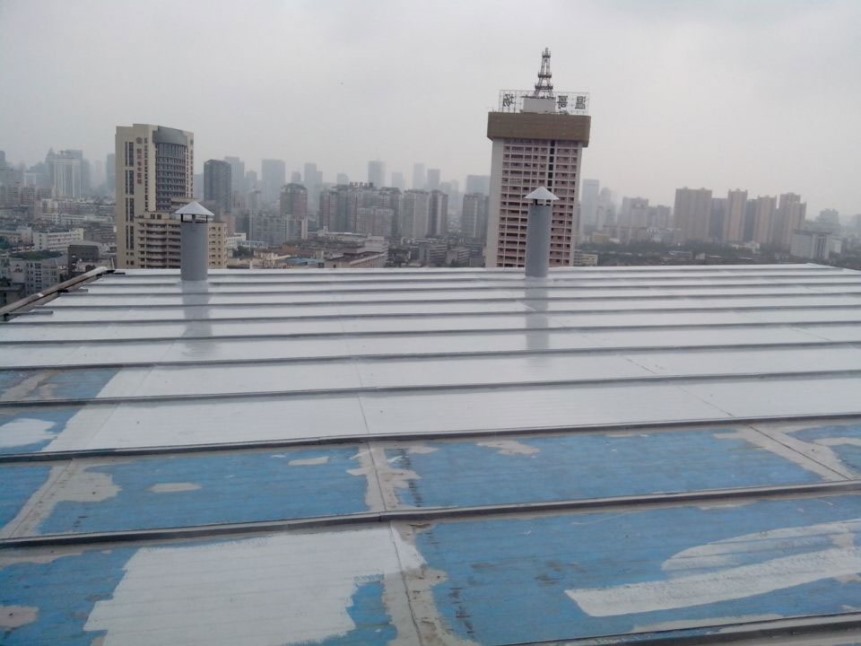

彩鋼瓦屋面防水防腐施工方法
一、涂層設(shè)計(jì)：
1、 底漆層：刷涂無溶劑聚脲防腐底漆 用量0.3kg/m2 厚度100um。
2、 聚脲防水防腐中涂層層：刷涂或噴涂T109聚脲中涂漆，用量0.5kg/ m2，
厚度100-300um。
3、 聚脲面漆層：刷涂或噴涂高固體份T200脂肪族聚脲面漆涂料，用量0.3kg/ m2，
厚度200um。總厚度：300-600 um
二、施工工藝
1、 金屬基材噴砂除銹到Sa2.5級，或手工除銹St3.0級。
2、 配制聚脲防腐底漆：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）=5:1（質(zhì)量比）混合，攪拌均勻。消泡和熟化5min。30min內(nèi)用完。
3、 將底漆刷涂或噴涂在金屬基面上，要求涂刷厚度均勻，無遺漏和堆積。
4、 底漆固化4h后，可以刷涂聚脲防水層。
5、 配制T109刷涂聚脲中涂涂料：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）=2:1（質(zhì)量比）混合，攪拌均勻。消泡和熟化5min。
6、 將聚脲中涂漆刷涂或噴涂在涂有環(huán)氧底漆的基面上。分1-2遍刷完， 每次間隔6-12h，達(dá)到所需的厚度。6h后對涂層情況進(jìn)行檢查，對有缺陷處和厚度不足處補(bǔ)刷聚脲涂料。
7、 配制T200高固體份脂肪族聚脲面漆涂料：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）=1:1（質(zhì)量比）混合，攪拌均勻。消泡和熟化5min。將聚脲面漆刷涂或噴涂在涂有聚脲中涂的基面上，一遍刷完。
8、 養(yǎng)護(hù)7天，驗(yàn)收合格后進(jìn)入下一道工序。
9、 注意事項(xiàng)：下雨天嚴(yán)禁施工，施工過程中確保無水進(jìn)入。
施工方法：刷涂、滾涂、高壓無氣噴涂
網(wǎng)站導(dǎo)航
聯(lián)系我們
廣州市金鉑爾化工有限公司/廣東堅(jiān)派新材料有限公司
地址：廣州市花都區(qū)公益路華僑商業(yè)城6-3-8號/佛山市高明區(qū)荷城街道興盛東路28號
業(yè)務(wù)聯(lián)系： 13712576616 張先生
技術(shù)咨詢： 13312853349 張先生
版權(quán)所有 @ 2020 廣州市金鉑爾化工有限公司 備案號:粵ICP備19079827號 技術(shù)維護(hù)：廣州海鷹信息技術(shù)有限公司
