產(chǎn)品中心
聯(lián)系人：張先生
電話：13712576616
地址：廣州市花都區(qū)華僑商業(yè)城

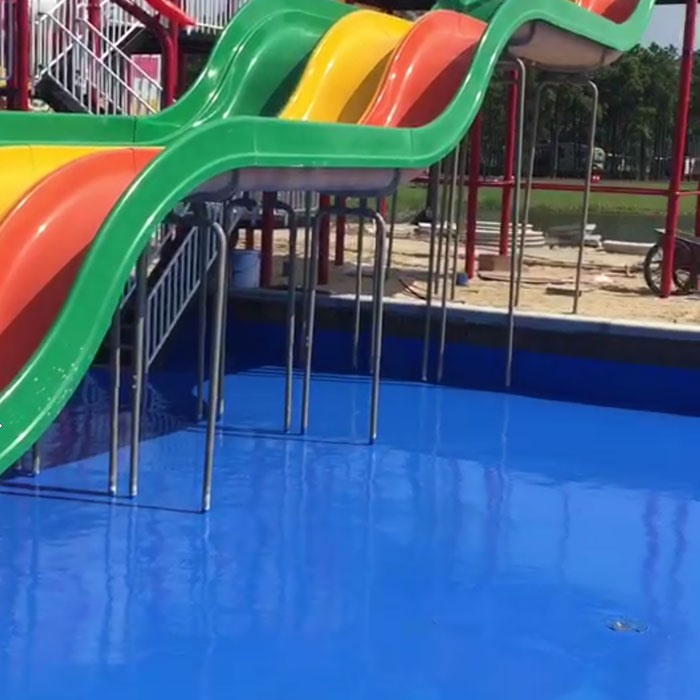

雙組份天冬聚脲水上樂園防水層施工方案
一、水上樂園天冬聚脲防水層涂層設(shè)計：
1、 底漆層：刷涂無機(jī)底漆 用量0.5-1.0kg/m2 。
2、 天冬聚脲彈性砂漿層：刷涂T107聚脲涂料+石英砂，聚脲用量0.6-1kg/ m2，石英砂加入量為聚脲的50%，用于砂漿層，厚度約0.6-1.0mm
3、天冬聚脲彈性中涂層：刷涂T109或T100天藍(lán)色聚脲中涂，用量0.3-0.5kg/m2，厚度0.2-0.3mm。
4、 聚脲防滑面漆層：刷涂T301藍(lán)色耐有機(jī)氯防滑聚脲面漆，用量0.2kg/ m2，厚度
0.15mm；
5、聚脲防滑清漆層：刷涂T301防滑清漆，用量0.15-0.2kg/ m2，厚度 0.15mm；

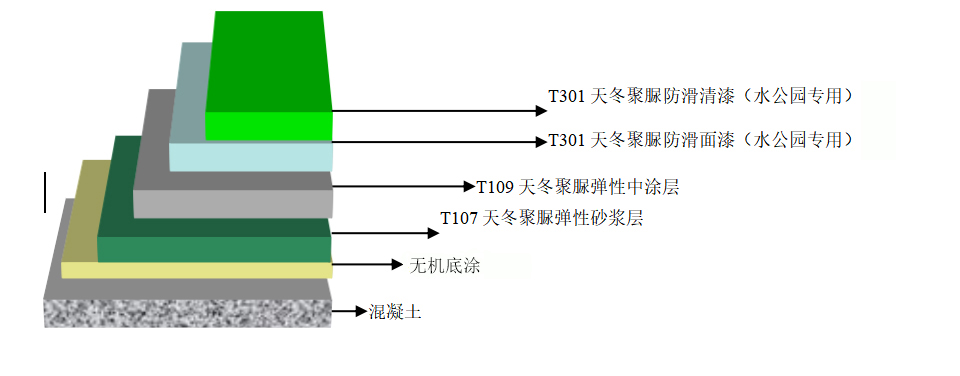

涂層結(jié)構(gòu)圖
涂料用量：共計1.6kg/ m2。總厚度1.0-1.5mm
|
產(chǎn)品 |
用量（kg/m2） |
備注 |
基本性能 |
|
無機(jī)底漆 |
0.5 |
基礎(chǔ)差時應(yīng)加大用量，否則易出問題 |
|
|
T107彈性天冬聚脲涂料 |
0.6-1.0 |
用于聚脲砂漿層 |
延伸率≥300%， 拉伸強(qiáng)度≥6MPa 對基材粘結(jié)力≥3MPa，硬度≥40（邵A） |
|
T109天藍(lán)色天冬聚脲中涂 |
0.3-0.5 |
|
延伸率≥50%， 拉伸強(qiáng)度≥10MPa 對基材粘結(jié)力≥3MPa，硬度≥50（邵D） |
|
T301藍(lán)色耐有機(jī)氯聚脲面漆 |
0.2 |
|
耐有機(jī)氯 |
|
T301防滑清漆 |
0.15-0.2 |
|
摩擦系數(shù)大于0.7 |
三、水上樂園防水層施工工藝
1、 水泥基面要求打磨平整，清除基面灰塵、異物，要求基面干燥，混凝土含水率≤6%。
2、 明顯的孔洞、凹凸不平處用聚脲膩子修補(bǔ)、平整。
3、 配制無機(jī)底漆：按無機(jī)底漆：水=1:0.6-0.8（質(zhì)量比）混合，攪拌均勻。1h內(nèi)用完。
4、 將底漆刷涂或滾涂在水泥基面上，要求涂刷厚度均勻，無遺漏和堆積。
5、 底漆固化24h后，可以刷涂聚脲砂漿防水層。
6、 配制T107聚脲砂漿：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）：石英砂=1:1：1（質(zhì)量比）混合，攪拌均勻。
7、 將聚脲砂漿層涂料刮涂在涂有環(huán)氧底漆的基面上。涂裝1-3次 每次間隔6-12h，根據(jù)設(shè)計達(dá)到所需的厚度
8、 配制T109天藍(lán)色無溶劑刷涂聚脲中涂：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）=2:1（質(zhì)量比）混合，攪拌均勻。刮涂或滾涂在聚脲砂漿層上，消泡和熟化5min，一遍刷完。24h后可進(jìn)行下一道工序。
9、 配制T301聚脲抗氯防滑面漆：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）=2:1（質(zhì)量比）混合，攪拌均勻。消泡和熟化5min。將聚脲面漆刷涂或滾涂在涂有聚脲中涂的基面上，一遍刷完。
10、配制T301聚脲抗氯防滑清漆：準(zhǔn)確稱取A、B組份，按
A組份（油漆）：B組份（固化劑）=2:1（質(zhì)量比）混合，攪拌均勻。消泡和熟化5min。刷涂或滾涂在聚脲面漆上，一遍刷完。
養(yǎng)護(hù)7天，驗收合格后進(jìn)入下一道工序。
注意事項：下雨天嚴(yán)禁施工，施工過程中確保無水進(jìn)入。
施工方法：刷涂、滾涂、高壓無氣噴涂
網(wǎng)站導(dǎo)航
聯(lián)系我們
廣州市金鉑爾化工有限公司/廣東堅派新材料有限公司
地址：廣州市花都區(qū)公益路華僑商業(yè)城6-3-8號/佛山市高明區(qū)荷城街道興盛東路28號
業(yè)務(wù)聯(lián)系： 13712576616 張先生
技術(shù)咨詢： 13312853349 張先生
版權(quán)所有 @ 2020 廣州市金鉑爾化工有限公司 備案號:粵ICP備19079827號 技術(shù)維護(hù)：廣州海鷹信息技術(shù)有限公司
